Миниатюрные зарядники: маленькие, но очень опасные

Миниатюрные зарядники: маленькие, но очень опасные

Последние несколько лет на рынке пользуются популярностью миниатюрные сетевые зарядные устройства прямоугольной формы (28х25,5х26 мм) и плоской формы (14х48 мм). Подобные зарядники входят в комплект многих мобильных устройств.

В систему «СПРОСпотребнадзор» обратился житель г. Риги, который будучи проездом в Москве, приобрел зарядник такого типа. При первом же включении пластик зарядника оплавился, а при повторном включении произошло короткое замыкание.  Специалисты испытательной службы решили углубиться в эту тему и посмотреть, что прячется внутри этих зарядников.

Для наших испытаний мы приобрели  четыре прямоугольных зарядника и один плоский.

Зарядники были куплены в разных местах.

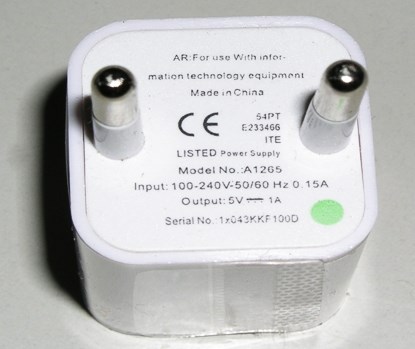

На трех экземплярах прямоугольной формы указано одно и то же название модели – А1265, входное напряжение 100-240 В.

Модель четвертого прямоугольного зарядника – Т3-1000, входное напряжение 110-240 В.

Плоский зарядник: модель Т4-500, фирма  Flextronics. Выходное напряжение для всех 5 В, ток 1 А.

Ни на одном из зарядников нет значка Росстандарта, что означает отсутствие сертификата соответствия.

Согласно документу «Технический регламент Таможенного союза ТР ТС 004/2011», эти устройства подлежат обязательной сертификации.

Измерение выходных параметров

Для проверки выходных параметров сначала измеряли выходное напряжение без нагрузки, затем выход зарядников подсоединяли к нагрузке 5 Ом, измеряли напряжение и ток. Сетевое напряжение при измерениях было 221 – 222 В. Измерения на нагрузке проводилось дважды – первый раз через 10 секунд после включения, второй – через 5 минут. Изменения напряжения при этом было не более 5%, тока не более 1%.  Нагрев корпуса за время измерения не превышал 5 градусов по Кельвину. Для сравнения провели измерения  аналогичных зарядных устройств, входящих в комплект радиоприемника GT-822 и смартфона Alcatel.  Результаты в таблице 1.

  Напряжение без нагрузки, В Напряжение с нагрузкой 5 Ом, В Ток, А Мощность, Вт
Синий 5,23 3,56 0,67 2,39
Черный 5,11 1,14 0,21 0,24
Белый 1 5,25 2,81 0,53 1,49
Белый 2 5,16 2,82 0,53 1,49
Плоский 5,22 2,67 0,5 1,34
Плоский от приемника GT-822 5,19 4,48 0,84 3,76
Округлый от Alcatel 5,12 4,62 0,87 4,02


Из таблицы видно, что зарядники, купленные в разных местах, даже те, которые по утверждению продавцов дорогие и хорошие – откровенная халтура. Выходное напряжение под нагрузкой и зарядный ток намного ниже того, что заявленных на корпусе 5 В и 1 А соответственно. Приемлемое качество у двух зарядников, которыми укомплектован радиоприемник GT-822 и смартфон Alcatel.



Исследование качества изготовления

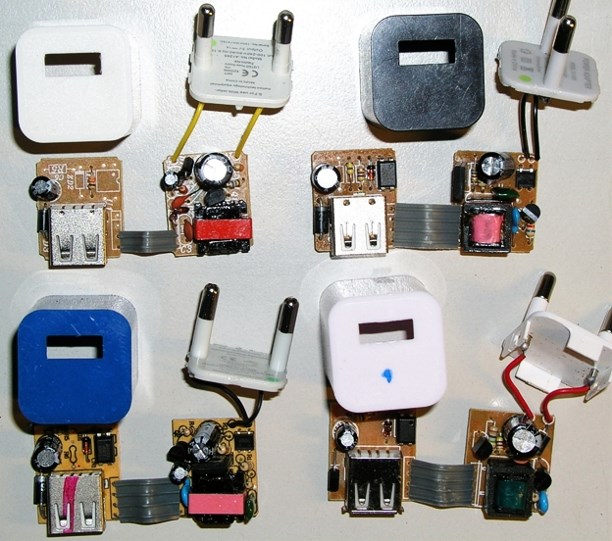

При вскрытии зарядников обнаружились различия как в схемном решении и компоновке, так и в качестве сборки.

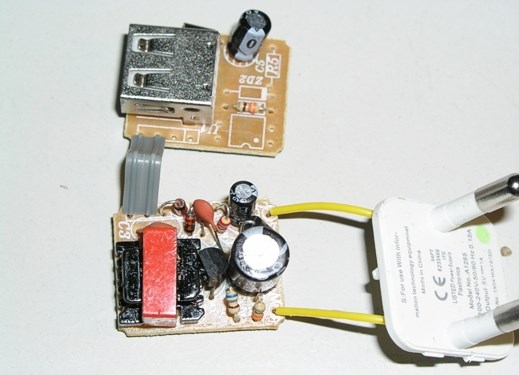

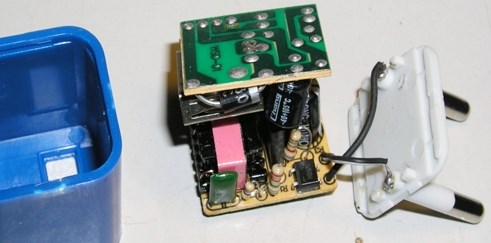

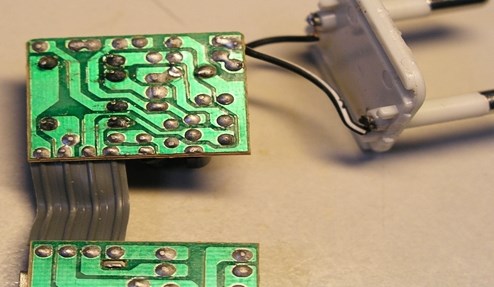

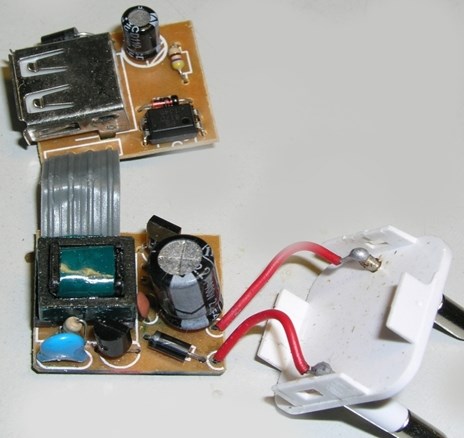

Синий. Модель А1265. Качество печатного монтажа низкое – плохо промыто от канифоли и частиц припоя. Частица припоя в виде нити обнаружена между контактами высоковольтного конденсатора, то есть заложена возможность пробоя при увлажнении или накоплении со временем загрязнения. Резисторы на плате установлены вертикально, и верхние выводы могут касаться и касаются корпусов других деталей, в том числе – конденсаторов, что представляет опасность пробоя и короткого замыкания.

Сетевые контакты на плате, а также контакты деталей выпрямителя расположены слишком близко, плата не покрыта защитным лаком, поэтому опасность пробоя при увлажнении и загрязнении очень велика. Сетевой выпрямитель двухполупериодный, значит постоянное напряжение, которое присутствует на плате, может быть до 330 В при напряжении в сети 220 В, что также увеличивает риск пробоя. Выходное напряжение стабилизировано обратной связью через оптронную развязку.

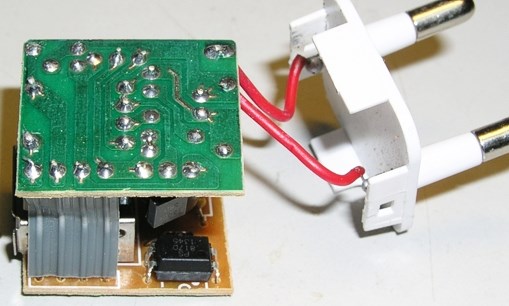

Черный. Модель  Т3-1000. По схеме и по компонентам не отличается от «синего», модели А1265. Печатный монтаж чистый, но иногда не полностью удалены излишки проводов в местах пайки.

Сетевые контакты расположены чрезвычайно близко, возможен пробой при увлажнении и загрязнении.

Монтаж деталей горизонтальный, безопасный.

Сетевой выпрямитель двухполупериодный, значит постоянное напряжение, которое присутствует на плате, может быть до 330 В при напряжении в сети 220 В, что также увеличивает риск пробоя. Выходное напряжение стабилизировано обратной связью через оптронную развязку.

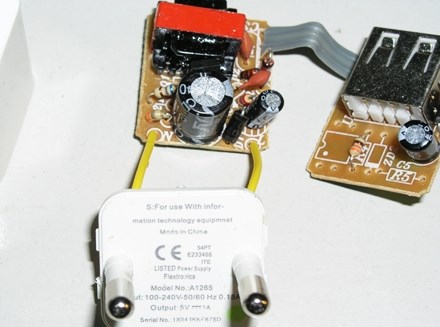

Белый – 1. Модель А1265. Печатный монтаж чистый, аккуратный.

Расположение деталей вертикальное, есть возможность касания.

Контакты сетевого провода расположены далеко друг от друга, к тому же выпрямитель однополупериодный, что сильно уменьшает вероятность пробоя. Нет стабилизации по обратной связи.

Белый – 2. Модель А1265.

Печатный монтаж чистый, аккуратный. Сетевые провода припаяны не слишком близко.

Детали на плате расположены правильно, не касаясь.

Выпрямитель однополупериодный, что сильно уменьшает вероятность пробоя.  Выходное напряжение стабилизировано обратной связью через оптронную развязку.

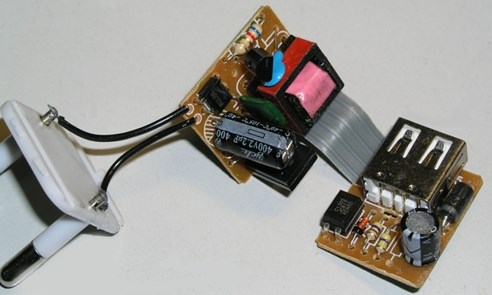

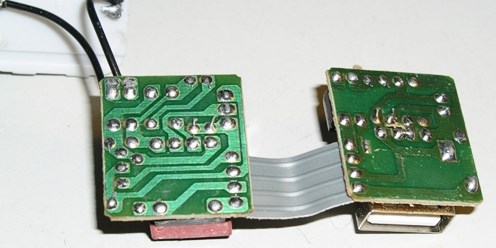

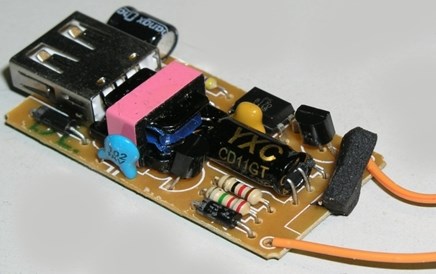

Плоский. Модель Т4-500.

На печатном монтаже присутствуют капли припоя, что указывает на низкую культуру производства и возможность пробоя при неблагоприятном стечении обстоятельств.

Электролитические конденсаторы установлены на плату «лежа», выводы для монтажа изогнуты вниз и могут касаться корпуса конденсатора, изолирующие прокладки отсутствуют, это может привести к пробою и короткому замыканию. Конденсаторы должны быть снабжены прокладками, либо выводы должны быть изогнуты на некотором расстоянии от корпуса.

Выходное напряжение стабилизировано обратной связью через оптронную развязку.

Выводы
  1. Ни один из экземпляров не имеет значка сертификации Росстандарта.
  2. Все зарядники, купленные отдельно, не соответствуют тому, что написано на корпусе. Все они имеют сильно заниженные значения выходной мощности – 0,24, 1,34, 1,49, 2,39 Вт, вместо 5 Вт, которая должна быть, если бы напряжение и ток были бы 5 В и 1 А, как указано на корпусе. (Значение мощности 0,24 Вт у черного зарядника, скорее всего говорит о неисправности). Все это означает значительное увеличение времени заряда. Комплектные зарядники имеют значения мощности приближающееся к заявленной.
  3. Название модели на корпусе не говорит ни о чем.  Под одним и тем же названием могут быть зарядники, различные по схемному решению, компоновке, деталям, что указывает на различных производителей. По внешнему виду, не вскрывая, отличить зарядники друг от друга нельзя.
  4. Встречаются зарядники как с двуполупериодной, так и с однополупериодной схемой сетевого выпрямителя. Первые более опасны, так как при этом в устройстве присутствует гораздо более высокое постоянное напряжение, что увеличивает риск пробоя при увлажнении или загрязнении.
  5. Производители зарядников могут сильно различаться по культуре производства, что увеличивает вероятность приобрести потенциально опасный экземпляр.
  6. Из всех изученных экземпляров, по результатам вскрытия,  наиболее безопасным оказался «Белый-2».
  7. Указанные экземпляры опасны возможностью короткого замыкания из-за:
  • близкого расположения монтажных площадок на плате,
  • низкого качества монтажа,
  • возможного пробоя защитного покрытия деталей при касании выводов других деталей,
  • неизвестного качества трансформатора, как наиболее ответственного узла.

В случае пробоя изоляции между деталями, самих высоковольтных деталей преобразователя, промежутков на печатной плате вследствие слишком малого расстояния или загрязнения – может возникнуть короткое замыкание, вследствие которого произойдет аварийное срабатывание токоограничивающего выключателя (автомата) в силовом щитке квартиры. Если срабатывания не произойдет, то в худшем случае прогорит сетевой провод внутри, - он достаточно малого сечения, а в лучшем – диодный выпрямитель, и все обесточится. Возможность попадания высокого напряжения на выходной разъем – маловероятно, но существует.

Рекомендации

Желательно покупать сертифицированное зарядное устройство со значком Росстандарта.

Нормальные зарядники – как по параметрам, так и по качеству, те, которые в комплекте с прибором или те, которые имеют знак Росстандарта.

При пользовании следует избегать касания корпуса заряжаемого прибора заземления или водопроводных и отопительных труб, а также браться руками одновременно за то и другое.

Не оставлять включенный прибор без присмотра и на ночь.

Не располагать включенный и заряжаемый приборы вблизи горючих веществ и материалов, учитывать возможность короткого замыкания и вспышки.



Если вы столкнулись с нарушением своих потребительских прав, вы можете совершенно бесплатно обратиться на портал «СПРОС»  и сообщить об опасном или некачественном товаре. Для этого нужно нажать на кнопку «Пожаловаться» и заполнить анкету. Специалисты проанализируют заявку, при необходимости проведут экспертизу, дадут консультации, а также помогут грамотно составить заявление в государственные органы. И все это совершенно бесплатно! Более того: сотрудники сайта «СПРОС» контролируют, как проходят по инстанциям обращения граждан, а затем публикуют на портале принятые решения. Таким образом проводится мониторинг работы госструктур.
