Основоположник отечественного спортивного оружия

Основоположник отечественного спортивного оружия

В годы гражданской войны оружейники Тулы изготовили две трети стрелкового оружия, произведенного в России. В 1921 году за самоотверженный труд по обеспечению Красной Армии оружием Тульский оружейный завод был награжден орденом Трудового Красного Знамени. В апреле 1920 года демобилизационная комиссия Центрального Правления Артиллерийских заводов направило распоряжение Первому оружейному заводу РСФСР в Туле о предоставлении плана выпуска охотничьего оружия и принадлежностей к нему. Приближалось долгожданное мирное время.

Правление Тульского оружейного завода создаёт охотничью мастерскую из 86 человек. Мастерская работала на полуфабрикатах охотничьих ружей, оставшихся с довоенного времени, и превращала боевые винтовки в охотничьи ружья и карабины.

Именно в 20-е годы на оружейном небосклоне ярко восходит звезда тульского оружейника
Дмитрия Михайловича Кочетова.

В 20-е годы 20 века после окончания Первой Мировой войны оружейники всего мира занимались переделкой боевых винтовок в охотничьи карабины и ружья. Максимально облегчался вес, оружию придавалась охотничья эргономика, тщательно отделывались металлические и деревянные детали. Зачастую для ложи использовалась качественная древесина, например орех или бук. Такая конверсия позволяла приобрести оружие как небогатым охотникам, так и получить оружие для более требовательных стрелков.

СССР не стал исключением в этом общем буме вынужденной конверсии. Выгода от обеспечения рынка народного хозяйства переделочным оружием была на поверхности и весьма привлекательной.


Дмитрий Михайлович Кочетов



Дмитрий Михайлович Кочетов родился 8 июля 1897 года в семье потомственных тульских оружейников, отдавших заводу более 100 лет.

Отец работал на заводе слесарем, но рано умер. Воспитанием внука занялся дед — Василий Константинович Богданов. Дмитрий с ранних лет проявил любовь и интерес к оружейному делу. Дед мечтал вырастить из внука образованного человека, поэтому Митя поступает в реальное училище, закончить которое ему не удалось. Умирает дед — кормилец и воспитатель, и мальчик поступает на завод. Но вот ведь характер: без отрыва от производства к 15-и годам успешно заканчивает оружейную школу и работает слесарем в замочной мастерской на изготовлении трёхлинейной винтовки образца 1891 года.

К своим 19 годам Дмитрий Кочетов разрабатывает приспособление — прибор для стрельбы осветительными ракетами с помощью трёхлинейной винтовки. Это приспособление в 1916 году было запатентовано и активно применялось русскими войсками на фронте.

Начинающего изобретателя поддержали, в том числе и «дедушка русской авиации» академик, будущий основатель Военно-воздушной академии, профессор Н. Е. Жуковский. В молодом рабочем укрепилось желание стать конструктором.

Но человек предполагает… Дмитрия Кочетова призывают на военную службу в качестве оружейного техника, а через два года после демобилизируют по ранению. С 1918 года Дмитрий Михайлович снова работает на Тульском оружейном заводе: сначала слесарем, а затем токарем, техником, старшим мастером, помощником заведующего механической мастерской и наконец, за огромное трудолюбие и знание дела в 1922 году был назначен начальником охотничьей мастерской завода.

Начинается важнейший этап в жизни Кочетова. В 1925 году его назначают инженером-конструктором. Именно тогда в полной мере раскрывается талант этого тульского оружейника. Это и новая затворная крышка на трёхлинейную винтовку Мосина, которая позволила защитить затвор от загрязнения, а следовательно, от осечки при стрельбе; приспособление для езды по снегу на мотоцикле и велосипеде; наушники-глушители, которые применялись на клёпке доменных печей Новотульского металлургического завода, в машинном зале ДнепроГЭСа, обрубщиками Московского автомобильного завода; прибор для промера каналов стволов гладкоствольных ружей.

В 1926 году на проходившую в Туле кооперативно-охотничью выставку конструктор представил охотничье ружьё под индексом «Р». Вскоре на Тульском оружейном заводе это ружьё ставится на массовое производство и сразу же завоёвывает признание охотников.

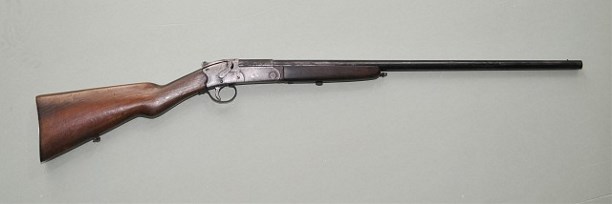

Ружье охотничье одноствольное Кочетова модели Р

Ружьё охотничье одноствольное Кочетова модели Р выпускалось серийно до 1928 года. Предназначалось для охоты на мелкого и среднего зверя. Стрельба могла производиться как дробью, так и картечью и пулями. Ствол 16 калибра цилиндрической сверловки длиной 712 мм, патронник длиной 70 мм под папковую гильзу. Стволы ввертывались в строго калиброванное гнездо (муфту) на мелкую резьбу, что позволяло заменять износившийся ствол новым, или заменять ствол одного калибра на ствол другого. Для комплектации ружья использовались также гладкие стволы 20 и 24 калибров, а также стволы 28 и 32 калибров С, И.Мосина. В охотничьем ружье модели «Р» можно было использовать и нарезные стволы винчестеров разных калибров. При перемене стволов менялись по калибрам и экстракторы. Запирание производилось рычагом, расположенным на шейке ложи. Ударно-спусковой механизм заключен в коробку с отъемной правой стенкой для удобства отладки. Курок внутренний, однако с правой стороны коробки имеется рычажок для его плавного взведения и опускания. Взведение курка происходит также при открывании ствола. Ложа полупистолетная, соединена с колодкой одним винтом со стороны ложи. Вес 2,8−2,9 кг.





На базе трёхлинейной винтовки Мосина в конце 1920-х годов Дмитрий Михайлович разрабатывает охотничий карабин, заказанный Монгольской Народной Республикой, и патрон к нему калибра 8,2 мм.

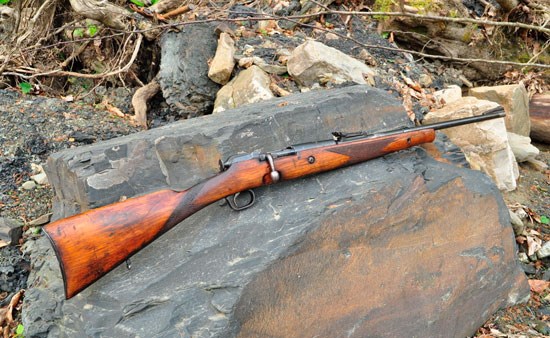

Охотничий карабин КО-8,2 (НК-8,2)

Карабин охотничий магазинный КО-8,2 под патрон 8,2×66 мм предназначен для охоты на крупного и среднего зверя в условиях любительской и промысловой охоты и выпускается в двух вариантах, имеющих незначительные конструктивные отличия.

Карабин КО-8,2 имеет ствол, ствольную коробку, затвор, спусковой механизм, механизм предупреждения от случайных выстрелов, однорядный коробчатый механизм, ствольную накладку, ложу и шомпол.

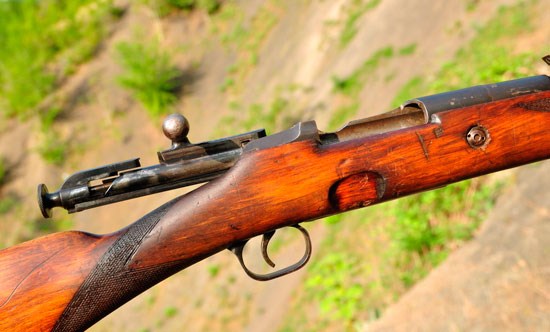

Ствол карабина цилиндрический, крепится в ствольной коробке на резьбовом соединении, имеет на дульной части основание мушки. Ствольная коробка с резьбовым отверстием для крепления ствола, канала затвора и окна для заряжания карабина, экстракции гильз и для установки магазина.

Затвор карабина скользящий с поворотом рукоятки при запирании ствола. Ударный механизм ударникового типа, спусковой механизм без предупреждения и помещается в ствольной коробке. Предохранительный механизм куркового типа. Выбрасыватель пластинчатый, пружинный и помещается в пазу боевой личинки затвора.

Отсечка-отражатель состоит из пластины с отражательным выступом и пружинной части, помещён в паз ствольной коробки.

Магазин расположен под ствольной коробкой, подающий механизм состоит из подавателя, пружины и планки с крышкой магазина.

Прицельное приспособление включает мушку с намушником и открытый секторный прицел.

Ложа деревянная прямой формы. Ствольная накладка крепится двумя хомутами.

Для стрельбы из карабинов КО-8,2 использовались патроны калибра 8,2 мм длиной 77,0 — 78 мм с гильзой длиной 66,2 — 66,6 мм и пулей длиной — 18,78 — 19.30 мм. Масса патрона, пули, гильзы и порохового заряда составляла, соответственно, (в граммах) 27,0; 9,5−9,7; 15,52; 1,83.

Пуля экспансивная, полуоболоченная: оболочка из томпака Л-90, сердечник — из свинца сурьмянистого. Гильза бутылочной формы, без закраины и изготовлена из латуни. Капсюль унифицирован с капсюлем 7,62-мм патрона для винтовки Мосина обр. 1891/30 г.

Основной недостаток карабинов КО-8,2 — редкий патрон калибра 8,2 мм.





В это же время конструктор начинает проектировать образцы спортивного оружия. К тому времени это было отважным поступком. Дело в том, что в российской, а тем более в недолгой советской истории оружейного дела опыт конструирования и производства спортивного оружия был, мягко говоря, незначителен, а то что было не отвечало требованиям времени. Необходимо было создать простую, надёжную, пригодную для массового производства спортивную винтовку. После неудач с экспериментальными образцами ТОЗ-2, ТОЗ-3, ТОЗ-4, ТОЗ-5 и рядом других образцов старания конструктора увенчались успехом. После испытаний в 1928 году к производству была принята новая модель Кочетова — ТОЗ-7 и в том же году выдан патент на винтовку. Чуть позднее после устранения выявленных недостатков («и на солнце имеются пятна») была создана винтовка ТОЗ-7А





Спортивная винтовка ТОЗ-7А

Малокалиберная однозарядная винтовка тренировочного типа под патрон 5,6×16 мм кольцевого воспламенения ТОЗ-7А разработана на Тульском оружейном заводе конструктором Д. М. Кочетовым в 1925—1926 гг., запущена в серию с 1928 г. Использовалась в том числе в качестве охотничьей малокалиберной винтовки. Представляет собой видоизмененную систему германской малокалиберной винтовки Геко. Винтовка сделана с некоторыми упрощениями деталей, но довольно прочно и надёжно, нетяжелая (3 кг) и имеет кучный бой. Отличительной ее особенностью явилось применение поворотного вкладыша в ствольной коробке. Заряжание винтовки значительно упростилось: патрон вкладывался через окно ствольной коробки и вкладыша и движением затвора досылался в патронник. При запирании затвора вкладыш поворачивался на 90° вокруг своей оси и закрывал окно ствольной коробки.


Патент на изобретение ТОЗ-7А




Удача Кочетова с ТОЗ-7А делает его известным конструктором спортивного оружия в оружейных кругах, и поэтому неслучайно ему предложили заняться доработкой спортивной винтовки Смирнского-2, которая изготовлялась в Ижевске. Образец имел ряд недочетов (осечки, прорыв газов и прочее), конструктору предстояло устранить их. Одновременно с Д. М. Кочетовым доработкой винтовки Смирнского-2 занимался конструктор ижевского завода Державин. Специально созданной комиссии предстояло сопоставить винтовки, исправленные Кочетовым и Державиным, и одобрить лучший образец. Выбор пал на модель винтовки Кочетова, которая вскоре была принята к производству в Ижевске.

На рубеже 30-х годов советским спортсменам-стрелкам потребовалась винтовка более совершенной конструкции.

В феврале 1930 г., выполняя задание треста «РУЖ», к созданию такой винтовки приступил Дмитрий Михайлович Кочетов. Спустя много лет конструктор вспоминал: «Винтовка создавалась не в чертежах, а прямо в действующем рабочем образце. Завод выпускал в то время ТОЗ-7А, его я и взял за основу, а новшества должны были устранить недочеты».

В 1931 г. винтовка была представлена на государственные испытания, проходившие в Москве. Это своего рода экзамен на творческую зрелость, который тульский конструктор выдержал с честью. Наряду с винтовкой Д. М. Кочетова испытывались образцы малокалиберных винтовок известных конструкторов А. А. Смирнского и С. А. Коровина. Для организации и проведения испытаний Оружобъединение назначило специальную комиссию с приглашением представителей от штаба РККА, Тульского оружейного завода, испытательной станции, спортивного общества «Динамо». Предполагалось взять по две винтовки каждой системы, параллельно с которыми на кучность боя должна была испытываться винтовка Винчестера модели 52. При определении первенства обращалось внимание на кучность боя, удобоприменяемость, оригинальность системы. Винтовка Д. М. Кочетова оказалась лучшей и, получив наименование ТОЗ-8, в 1932 г. была принята к производству в Туле.

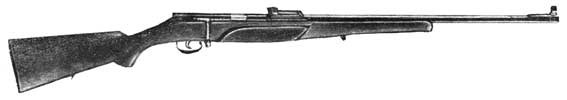

Спортивная винтовка ТОЗ-8

Однозарядная малокалиберная винтовка ТОЗ-8 - винтовка тренировочного типа под патрон 5,6×16 мм кольцевого воспламенения. Предназначена для начальной подготовки спортсменов, но на протяжении большого промежутка времени с успехом использовались охотниками-промысловиками (ТОЗ-8М) благодаря точному бою, простоте устройства и надежности. ТОЗ-8. Однозарядная спортивная винтовка конструкции Д. М. Кочетова с ударно-спусковым механизмом ударникового типа под патрон кольцевого воспламенения калибра 5,6×16 мм со свинцовой пулей весом 2,6 г. Ствол цилиндрической формы длиной 600−640 мм еще более толстый и тяжелый, чем у предыдущих образцов. Ствольная коробка с тыльной стороны закрыта крышкой, мушка цилиндрическая с удлиненным основанием. Затвор продольно-скользящий, запирание производится поворотом его стебля. Передняя часть затвора уменьшенного диаметра с насаженной муфтой, поворачивающейся при поворотах затвора. Предохранитель отсутствует. Березовая ложа имеет утолщенное широкое цевье и пистолетной формы шейку. Вес 3−4 кг.





С появлением винтовки ТОЗ-8 стрелковый спорт стал получать все большее распространение в организациях ОСОАВИАХИМа, а затем и ДОСААФа. На прочной базе массовости неизмеримо возросло и мастерство советских стрелков. Сразу же после появления этой винтовки старейший мастер ленинградец Д. П. Иванов в стрельбе на 500 метров выбил 96 очков из 100 возможных, а москвичка Е. П. Сентюрина в стрельбе из положения с колена выбила 196 очков из 200. В дальнейшем такие высокие результаты показали и многие другие мастера.

Продолжая совершенствовать винтовку ТОЗ-8, конструктор на ее базе создает новый образец — ТОЗ-9.

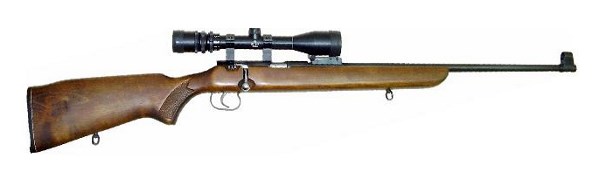

Магазинная спортивная винтовка ТОЗ-9

Пятизарядная малокалиберная магазинная винтовка ТОЗ-9, созданная Д. М. Кочетовым на базе винтовки ТОЗ-8, принадлежит к типу спортивного оружия. Однако ее выпуск в 1935 г. был продиктован скорее запросами охотников-промысловиков. По своим конструктивным данным эта винтовка близка к винтовке ТОЗ-8 и отличается от последней наличием магазина. Ложа полупистолетная, такая же, как у винтовки предыдущего образца. Общий вес винтовки без оптического прицела 3,12−3,25 кг. Длина ствола 640 мм. Длина прицельной линии 587 мм (при открытом прицеле).





В 1936 г. Д. М. Кочетову было поручено разработать целевую спортивную винтовку, которая бы не уступала лучшим мировым образцам. Тем более что предстояли ответственные международные встречи с сильнейшими стрелками мира, и нужно было обеспечить наших мастеров первоклассным отечественным оружием.

Из иностранного оружия наши спортсмены стрелять не могли.

Дмитрий Михайлович вспоминал: «Меня срочно вызвали из отпуска, выделили целую группу мастеров во главе с превосходным слесарем Иваном Кузьмичом Алиповым… Пять месяцев мы почти не уходили с завода. Так и появился образец целевой винтовки ТОЗ-10».





Однозарядная малокалиберная спортивная винтовка ТОЗ-10

Произвольная однозарядная малокалиберная спортивная винтовка ТОЗ-0 калибра 5,6 мм под патрон кольцевого воспламенения для стрельбы на дистанцию до 100 м. Разработана Д. М. Кочетовым в 1936—1938 гг. По конструкции напоминает ТОЗ-8, но отличается от нее изменениями в конструкции ложи, способом крепления ствола к ствольной коробке. Улучшению подверглись ствольная коробка, запирающий, спусковой и ударный механизмы.

Ствол длиной 737 мм с шестью парезами и шагом нарезов 400 мм, с продольно-скользящим поворотным затвором и усилием (регулируемым) спуска 50 г. Прицел диоптрический, конструкции Соловьева, однако возможна установка диоптрического прицела другого типа. Длина прицельной линии 820 мм. Мушка сменного типа, закреплялась в трубчатом, цилиндрическом намушнике. Ложа березовая полупистолетной формы. Общая длина винтовки 1180 мм, масса 5,4 кг. Начальная скорость пули 315 м/с. Вес и баланс винтовки могли изменяться посредством системы дополнительных грузиков.

Винтовка обладала высокой кучностью боя. При стрельбах из нее неоднократно достигались такие исключительные результаты, как 400 очков из 400 возможных на дистанции 50 м по мишени № 7. Однако образец требовал некоторой доработки в отношении спускового механизма и обеспечения большей стабильности боя.





За пять месяцев удалось создать отличную винтовку. Создавая её для мастеров, конструктор шел совершенно особым путем. Коренному изменению он подверг ствол, уделив особое внимание качеству канала ствола, сделал оригинальное крепление ствола со ствольной коробкой в двух точках и этим создал упор на ствольной коробке, а ствол оставил совершенно свободным. Этот метод шел вразрез со всеми традициями, укоренившимися в нашей и зарубежной практике, но оказался исключительно ценным. Это видно хотя бы из того, что в конце 1937 г. (винтовки Кочетова были изготовлены в начале 1937 г.) американцы, модернизируя винтовку Винчестера, тоже перешли на крепление ствольной коробки с ложем, оставляя ствол свободным.

Тульский изобретатель опередил американских конструкторов.

Д. М. Кочетов не только сконструировал эту винтовку, но и разработал весь технологический процесс ее изготовления и всю ответственную работу выполнял собственными руками.

Винтовка выдержала самые строгие испытания. Она дала невиданные по тому времени результаты по кучности боя, как говорят стрелки, «колодезь» (нули образуют сплошную дыру в мишени).

В 1937 г. советские стрелки вышли победителями на международных соревнованиях, набрав 1984 очка из 2 000 возможных. Этим они вписали славную страницу в историю советского стрелкового спорта. Подтвердились замечательные качества винтовки, созданной тульским оружейником.

Окрылённый такими успехами, Дмитрий Михайлович строит планы на будущее, работает с ещё большей самоотдачей. Но всё разрушила начавшаяся Великая Отечественная война.

Осенью 1941 года с приближением линии фронта к Туле Дмитрий Михайлович, как и многие другие кадровые оружейники, эвакуируется в Ижевск. Но и в эвакуации конструктор продолжает изобретательскую деятельность. Теперь конструктор работает на «оборонку». Все силы, умение, весь свой талант, опыт он отдает разработке различных приспособлений, так необходимых оборонной промышленности. Особо следует отметить создание кронштейна на трёхлинейную винтовку под прицел ПУ и артиллерийско-оптический прибор «Точка», предназначенный для проверки прямолинейности канала ствола 7, 62- мм винтовки образца 1891/1930 г. Внедрение прибора дало экономический эффект в 1942 -1943 гг. в размере 881 200 рублей.

В ноябре 1944 г. Д. М. Кочетов возвратился на Тульский оружейный завод и приступил к проектированию охотничьего и спортивного оружия, ставшего основной продукцией предприятия в послевоенный период.

Занимаясь конструкторской деятельностью, Дмитрий Михайлович стремился передать свои знания и свой опыт молодёжи.

По решению Правительства СССР в 1945 году на Тульском оружейном заводе создаётся школа оружейного мастерства. Одним из ведущих организаторов её стал Дмитрий Михайлович. Это своеобразное училище объединило людей творческих, талантливых. Первый выпуск мастеров — оружейников в количестве 38 человек состоялся 24 января 1948 г.


Конструктор Д. М. Кочетов в разные годы жизни.



Огромной заслугой Д. М. Кочетова является то, что он разработал целый ряд спортивных винтовок, необходимых молодому советскому стрелковому спорту. Самая замечательная из них — ТОЗ-8, не утратившая своего значения и в наши дни. Прошло более 80 лет со времени создания винтовки, но она все еще продолжает привлекать внимание конструкторов, использующих в своих работах некоторые конструктивные особенности ТОЗ-8. В 50-80- х годах на ее основе были созданы многочисленные образцы охотничьего и спортивного оружия.

ТОЗ-8 охотно приобретался за рубежом как для тренировки начинающих спортсменов, так и в качестве малокалиберного охотничьего карабина.

Учитывая потребности промысловой охоты, тульские оружейники создали карабин с учетом данных, полученных при эксплуатации винтовки ТОЗ-8. Группа конструкторов Тульского оружейного завода разработала промысловый однозарядный карабин ТОЗ-16 облегченной конструкции. Затем на базе ТОЗ-16 были разработаны промысловый карабин ТОЗ-17 с магазином на пять патронов и ТОЗ-18, повторяющий предыдущую модель, но снабженный оптическим прицелом на съемном кронштейне. Карабины производились Тульским оружейным заводом в 1950-70 годы.

За свою деятельность Д. М. Кочетов был удостоен почетных званий «Лучший изобретатель СССР», «Заслуженный ветеран труда ТОЗ», «Почетный член ДОСААФ». Он был награжден орденами Красной Звезды, Трудового Красного Знамени, медалями «За доблестный труд в Великой Отечественной войне 1941−1945 гг.», «За трудовое отличие».

Скончался Дмитрий Михайлович в 1978 году. Похоронен в Туле.
